DUROSTAT 400 / DUROSTAT 500

Aşınmaya dayanıklı DUROSTAT 400 ve DUROSTAT 500 çelikleri sırasıyla 400 HB ve 500 HB sertlikteki çeliklerdir. Bu çelikler mekanik aşınmaya karşı yüksek dayanıklı, iyi kalitede soğuk şekillendirilebilir ve iyi kalitede kaynaklanma özelliklerine sahip çeliklerdir. Bu aşınma dayanımı yüksek saclar ezici, konkasör, kırıcı, elek, ayırıcı, kamyon üstü taşıma araçları, kesiciler, ekskavatörler, kazıcılar, taşıyıcılar ve demir yolu malzemeleri gibi alanlarda kullanılır.

TEKNİK ÖZELLİKLERİ

Üretim Süreci

DUROSTAT® çelikleri LD işlemine (oksijen üst püskürtme sürecine) göre eritilmiştir. Bu yüksek sertlik sıcak haddeleme sonrası hızlandırılmış soğutma ile veya geleneksel sertleştirme ile sağlanmıştır.

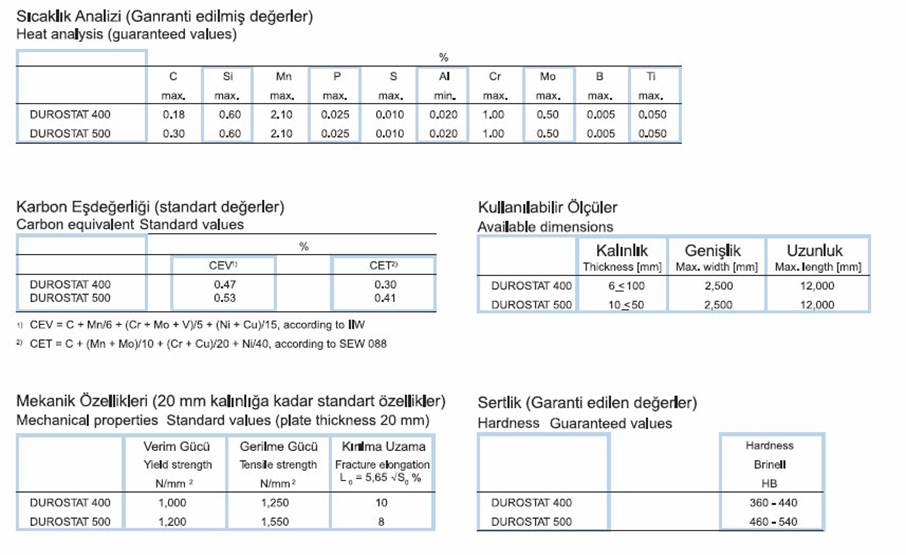

Kimyasal Bileşim

DUROSTAT® malzeme çeşitleri modern, düşük karbon alaşım kavramlarıyla karakterize edilmiştir. Düşük karbona denk gelen değerleri ile mükemmel kaynak özellikleri gösterir.

Kalite Testi

Brinel sertliği ISO 6505 standardına göre her sıcaklıkta ve her 40 ton için malzeme yüzeyinin 1mm altındaki bölgede ölçülür. Sıcaklık analiz sonuçları kimyasal kompozisyonun doğal sonucu olarak mükemmeldir.

Toleranslar ve Yüzey Tesfiyesi

Aksi belirtilmedikçe kalınlık toleransı için EN 10029 normu sınıf A; yüzey düzgünlüğü toleransı için sınıf B, yüzey tesfiyesi içinse EN 10163-A1 normu geçerlidir.

Malzeme Analiz Sertifikası

EN 10204 normuna göre sertifika düzenlenir ve müşterilere iletilir.

İşlem Yönergeleri

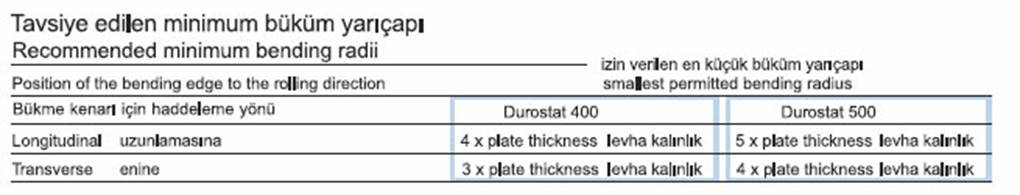

Soğuk Şekillendirme

Yüksek sertlik dolayısıyla DUROSTAT® 400 ve DUROSTAT® 500 malzemelerde soğuk şekillendirme yapılabilir. Soğuk şekillendirme için ön koşul kaynak yapılacak kenarların hazırlanmasıdır. Genelde kaynak yapılacak kenarların taşlanması tavsiye edilir. Yüksek sertlikten dolayı bükme işlemi yavaş ve düzdün olmalıdır.

Isıtma İşlemi
DUROSTAT® 400 ve DUROSTAT® 500'ün sertliğini korumak için 200 dereceden fazla ısıtılmamalıdır.

Kaynaklama
Kimyasal bileşimindeki düşük hidrojen dolayısıyla DUROSTAT® 400 ve DUROSTAT® 500 malzemeleri kaynak için elverişlidir. Bütün test edilmiş kaynak metotları kullanılabilir. Manuel elektrik ark kaynağı için bileşiminde uygun miktarda hidrojen gaz içeren asal gaz korumalı ark kaynağı elektrotları kullanılmalıdır. Kullanılacak elektrotlar kaynak öncesinde mutlaka kurulanmalıdır. Yayılabilen hidrojen miktarı 100 gram elektrot için 5 ml’yi geçmemelidir.

Uzun Kullanım Süresi

Yüksek sertliğin bir sonucu olarak, DUROSTAT® çeliklerin aşınmaya karşı direnci birçok geleneksel çeliğe göre kat ve kat daha yüksektir.

Daha Az Yük

DUROSTAT® çeliklerin sertlikleri konvansiyonel çeliklere göre çok daha yüksek olduğu için bu malzemenin kullanıldığı imalatlarda kalınlıklar önemli ölçüde düşürülebilir. Bu durum da üretilen mamülün boş ağırlığının düşmesine ve dolayısıyla düşük taşıma maliyetlerine imkan verir.

Mükemmel Soğuk Şekillendirme

DUROSTAT® çelikleri yüksek sertliğine rağmen; homojen ve ince taneli yapısı nedeniyle soğuk şekillendirmeye çok uygundur.

En İyi Kaynaklama Özellikleri

DUROSTAT® çelikleri sorunsuz kaynaklanabilir. Düşük karbon içeriği nedeniyle 70 derecelik bir ön ısıtma yeterli olur. Elektrotla yapılan asal gaz korumalı kaynaklarda her hangi bir çatlama problemine rastlanmaz. 20 mm kalınlığa kadar DUROSTAT 400 çelik plakalarda ve 10mm kalınlığa kadar DUROSTAT 500 çelik plakalarda her hangi bir ön ısıtmaya gerek yoktur.
